Descripción estaciones e instrumentos
Datos Meteorológicos
El INIA cuenta con una red de estaciones meteorológicas, automáticas y convencionales, estratégicamente dispuestas en distintos puntos de nuestro país. Dicha información es brindada al usuario por medio de nuestro banco de datos agro climatológicos regulada por la unidad GRAS con sede en INIA Las Brujas.
Los instrumentos meteorológicos y las estaciones automáticas se encuentran dentro de un parque meteorológico con determinadas características:
• El área donde se instala debe ser representativo de la zona
• Libre de obstáculos
• Llano
• Césped (si crece naturalmente) no se puede regar ya que modificaría la toma de medidas. El césped debe mantenerse cortado a 5cm de altura.
• Cercado
Dentro del parque meteorológico se encuentran los distintos instrumentos ya sean convencionales o automáticas.
Instrumentos Convencionales
Instrumentos convencionales
Algunos de los instrumentos convencionales se encuentran dentro del abrigo meteorológico. El abrigo meteorológico consiste en una caseta de madera (lapacho) cuyas paredes están puestas en celosías, permitiendo la libre circulación del aire a través de ellas, y a su vez, protege los instrumentos de la intemperie. La Organización Mundial Meteorológica (OMM) recomienda que la caseta esté pintada de blanco brillante para reflejar bien la radiación, además, la puerta debe estar orientada al Sur en nuestra latitud, para evitar que al realizar las observaciones los rayos solares incidan sobre los instrumentos. La casilla meteorológica debe estar a una altura entre 1,50 y 2,00 m.
Algunos de los instrumentos convencionales se encuentran dentro del abrigo meteorológico. El abrigo meteorológico consiste en una caseta de madera (lapacho) cuyas paredes están puestas en celosías, permitiendo la libre circulación del aire a través de ellas, y a su vez, protege los instrumentos de la intemperie. La Organización Mundial Meteorológica (OMM) recomienda que la caseta esté pintada de blanco brillante para reflejar bien la radiación, además, la puerta debe estar orientada al Sur en nuestra latitud, para evitar que al realizar las observaciones los rayos solares incidan sobre los instrumentos. La casilla meteorológica debe estar a una altura entre 1,50 y 2,00 m.
 |  |
Dentro de la casilla se encuentra, psicrómetro (termómetro de bulbo seco, termómetro de bulbo húmedo, termómetro de máxima, termómetro de mínima), evaporímetro piche, termohigrógrafo.
Instrumentos de medición
 | El psicrómetro consta de dos termómetros (termómetro de bulbo seco y termómetro de bulbo húmedo) que con su lectura directa, cálculos o tablas nos dan diversas variables meteorológicas, como son la temperatura del aire, la temperatura a la cual se satura el aire y la humedad relativa. Termómetro bulbo seco Consiste en un termómetro común de vidrio, con bulbo cilíndrico o esférico, relleno de mercurio y debido a las variaciones de temperatura éste se dilata y asciende por el tubo capilar. Está instalado en posición vertical y el dato que indica es la temperatura del momento. Este termómetro es el primero que se debe medir a la hora de hacer la observación, ya que es muy sensible y la simple respiración del observador puede variar la lectura .La escala va de desde -30 °C a los 60°C. Lectura: Dependiendo de la estación se mide 9:00hs local (12:00UTC); 15:00hs local (18:00 UTC); 21:00hs local (00:00 UTC) Termómetro bulbo húmedo El termómetro de bulbo húmedo es igual al seco, pero alrededor del bulbo en donde se encuentra el mercurio tiene envuelto un paño de algodón empapado de agua. El aire que circula evapora el agua del paño, haciendo que se enfrié más o menos, según la humedad que haya en el ambiente. La temperatura arrojada por el termómetro de bulbo húmedo siempre debe ser menor o igual al del bulbo seco. Esto significa que cuanto mayor sea la diferencia psicrométrica (diferencia entre termómetro seco y húmedo) más baja es la humedad relativa, y por el contrario cuando la diferencia psicrométrica es cero o cercana a cero, más alta es la humedad relativa. Con la diferencia psicrométrica por medio de tablas o cálculos se obtiene la humedad relativa y la tensión de vapor. La escala del termómetro es la misma que la de bulbo seco. Lectura: Dependiendo de la estación se mide 9:00hs local (12:00UTC); 15:00hs local (18:00 UTC); 21:00hs local (00:00 UTC) |
| _____________________________________ | ____________________________________________________ |

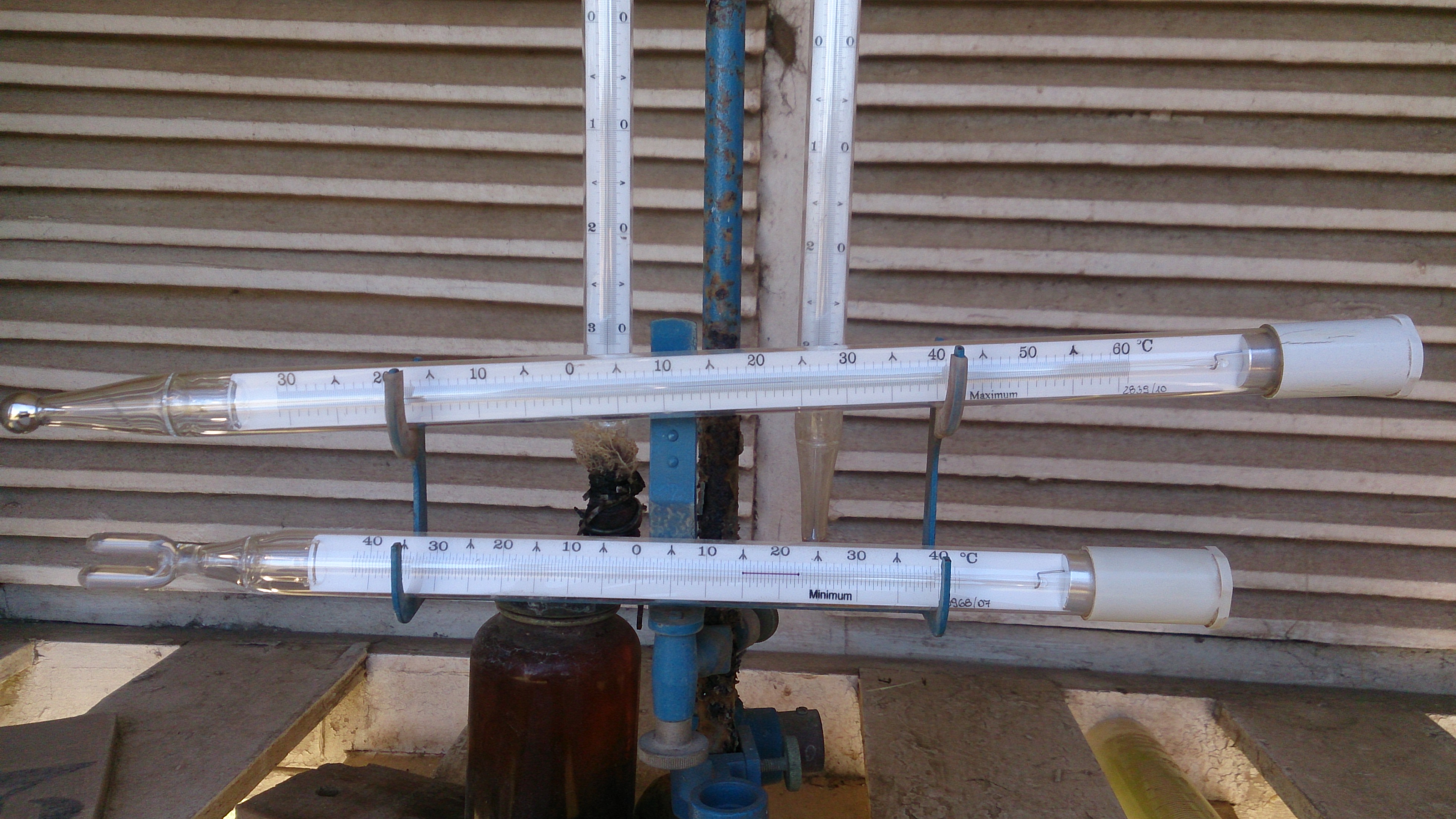

 | Termómetro de máxima Consiste en un termómetro de vidrio con bulbo esférico relleno de mercurio que circula por un capilar estrangulado en la base del termómetro. Dicho estrangulamiento evita que el mercurio descienda por el capilar, permitiendo que se mantenga la temperatura más alta alcanzada en el día. Se coloca inclinado en un soporte y una vez medido se pone en índice dándole sacudones fuertes con el bulbo hacia abajo hasta que llegue a la temperatura ambiente del momento. Lectura: Se mide una vez al día a las 9:00 hs local (12:00 UTC) e indicará la temperatura más alta alcanzada en el día. Termómetro de mínima Consiste en un termómetro de vidrio con un bulbo en forma de herradura relleno de alcohol que circula por un tubo. En los termómetros de mínima se utiliza alcohol dado que la capacidad de dilatación es mayor que la del mercurio, y logra comprimirse mejor con las bajas temperaturas. Cuando el alcohol se comprime empuja un índice (barrita con extremos de mayo diámetro) siendo la temperatura más baja alcanzada en el día, la que indica el extremo del índice opuesto al bulbo. Una vez medido se pone en índice inclinando el termómetro para que la barrita se deslice por el tubo hasta que toque el menisco de alcohol. Lectura: Se mide una vez al día a las 9:00hs local 12:00 UTC, e indicará la temperatura más baja alcanzada en el día. A pesar que la temperatura máxima y mínima se leen a la misma hora, hay que tener en cuenta que la temperatura mínima refiere al día de la observación y la temperatura máxima al día anterior. |
| _____________________________________ | ____________________________________________________ |

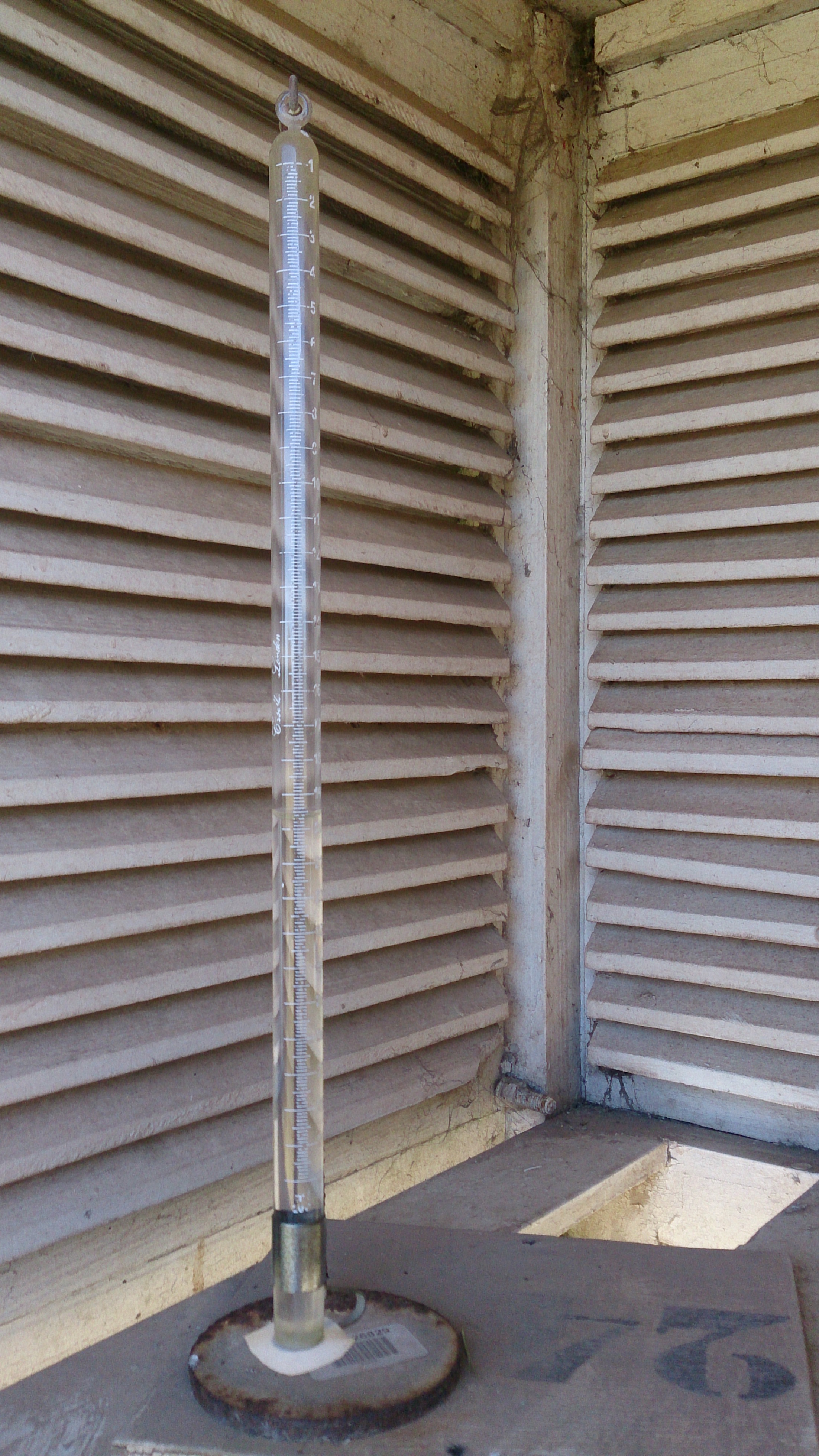

 | Evaporímetro Piche Este instrumento es un atmómetro utilizado para medir la evaporación del agua en 24hs. Consiste en un tubo de vidrio de 22,5 cm de largo con un extremo cerrado y otro abierto. Se coloca dentro del abrigo meteorológico y se rellena con agua destilada. El tubo está graduado y en el extremo abierto se coloca un disco de papel secante sujetado con un clip metálico. La escala de medición comienza en 0, en el extremo superior cerrado, y va en aumento hasta el papel secante. La evaporación que se da en este instrumento está ligada a la temperatura ambiente y su grado de humedad relativa, dado que la insolación y la precipitación no afecta en forma directa al instrumento. Medición: A la lectura actual se le resta la lectura del día anterior y se obtiene cuantos mm de agua se evaporaron en 24hs. Lectura: Se lee a las 9:00hs local (12:00 UTC) Ajuste: Cuando el nivel del agua dentro del tubo es muy bajo se lo debe rellenar con agua destilada, y anotar en la planilla a qué altura quedo luego de la reposición del agua. |
| _____________________________________ | ____________________________________________________ |
 | Termohigrografo Es un instrumento registrador de temperatura y humedad relativa. El sensor de temperatura es una placa bimetálica que por acción de la variación de la temperatura del aire genera una dilatación o contracción en las placas. Los materiales de las placas poseen diferente coeficiente de dilatación provocando un movimiento que es transmitido a un brazo registrador. Este contiene en su extremo una pluma con tinta que traza en la banda de papel la temperatura. Por otro lado, el instrumento también posee varios haces de cabello (naturales) conectados a otro brazo registrador. Dichos haces son muy sensibles a las variaciones de humedad atmosférica, alongándose cuando hay mayor humedad relativa y acortándose cuando la humedad relativa es menor. Es un instrumento mecánico que posee en la base del tambor un mecanismo de relojería para que lo haga girar. Posee un engranaje doble calibrado para que dé un giro completo en un día o una semana. La banda de papel posee impreso los días o las horas del día y la humedad relativa en % y la temperatura en ºC. Lectura: Se lee a las 9:00hs local (12:00UTC) del día lunes Medición: En algunas estaciones se calcula un parámetro de corrección en función a la diferencia que pueda existir en temperatura y humedad relativa marcada por el termohigrógrafo y la que marca el psicrómetro. Dicho parámetro se saca a las 9:00hs local (12:00UTC) y se aplica en las distintas horas de toma de datos. La ventaja que tiene este instrumento es que se puede obtener la hora exacta a la que se registró la máxima y mínima de los días. Ajuste: El ajuste del hidrógrafo se realiza mojando con un pincel los haces de cabello hasta que queden bien húmedos, y con el tornillo de “ajuste del cero” llevar la aguja a que marque 96%HR (tiene que ser menos de 100%). La tolerancia de error en este instrumento es de más o menos 5% en las altas HR y más o menos 2% en las bajas HR. El ajuste del termógrafo se realiza colocando la pluma sobre la temperatura ambiente dada por un termómetro común. La tolerancia de error en este instrumento es de más o menos 1°C. |
| _____________________________________ | ____________________________________________________ |
 | Tanque A Tanque Clase "A" es un tanque cilíndrico de acero galvanizada de 1,21 m de diámetro y 25 cm de profundidad. Se coloca sobre una plataforma de madera de 10 cm de alto, perfectamente horizontal. Se llena de agua de la canilla hasta que queden unos 5cm por debajo del borde. Amurado en un punto del tanque posee un cilindro más pequeño llamado rompeolas. Su función es que el agua no tenga movimiento y lograr hacer una medida rasante del nivel del agua. Dentro del cilindro rompeolas hay un anzuelo con un micrómetro. Para hacer la lectura se enraza la punta del anzuelo con la superficie del agua. Una vez enrazado, se lee el micrómetro y se anota en la planilla. Si el nivel del agua en el tanque fuese muy bajo (menos de 7,5 cm del borde) se debe rellenar el tanque con agua corriente hasta que alcance 5 cm del borde. Si la precipitación fue voluminosa y lleno el tanque hasta el desborde el dato se pierde, dado que la precipitación fue mayor que la evaporación. Mantenimiento: El tanque A necesita de un mantenimiento regular, como es la limpieza del tanque para quitar la tierra y los objetos que puedan caer dentro del mismo. Si la limpieza no se realiza el grado de evaporación puede variar en un 5% del valor real. Otro aspecto a tener encuentra es el estado del tanque y su color. El tanque puede exponerse con el color metálico que trae de fábrica o pintarse de blanco. Nunca debe pintarse de negro debido a que el grado de evaporación puede afectar un 10% el valor real. Lectura: Se lee a las 9:00hs local (12:00 UTC) para calcular la evaporación de las últimas 24hs. Medición: Para saber cuánta agua evaporo se debe restar la lectura actual a la del día anterior y agregarle la precipitación (si es que hubo) de las ultimas 24 hs. |
| _____________________________________ | ____________________________________________________ |

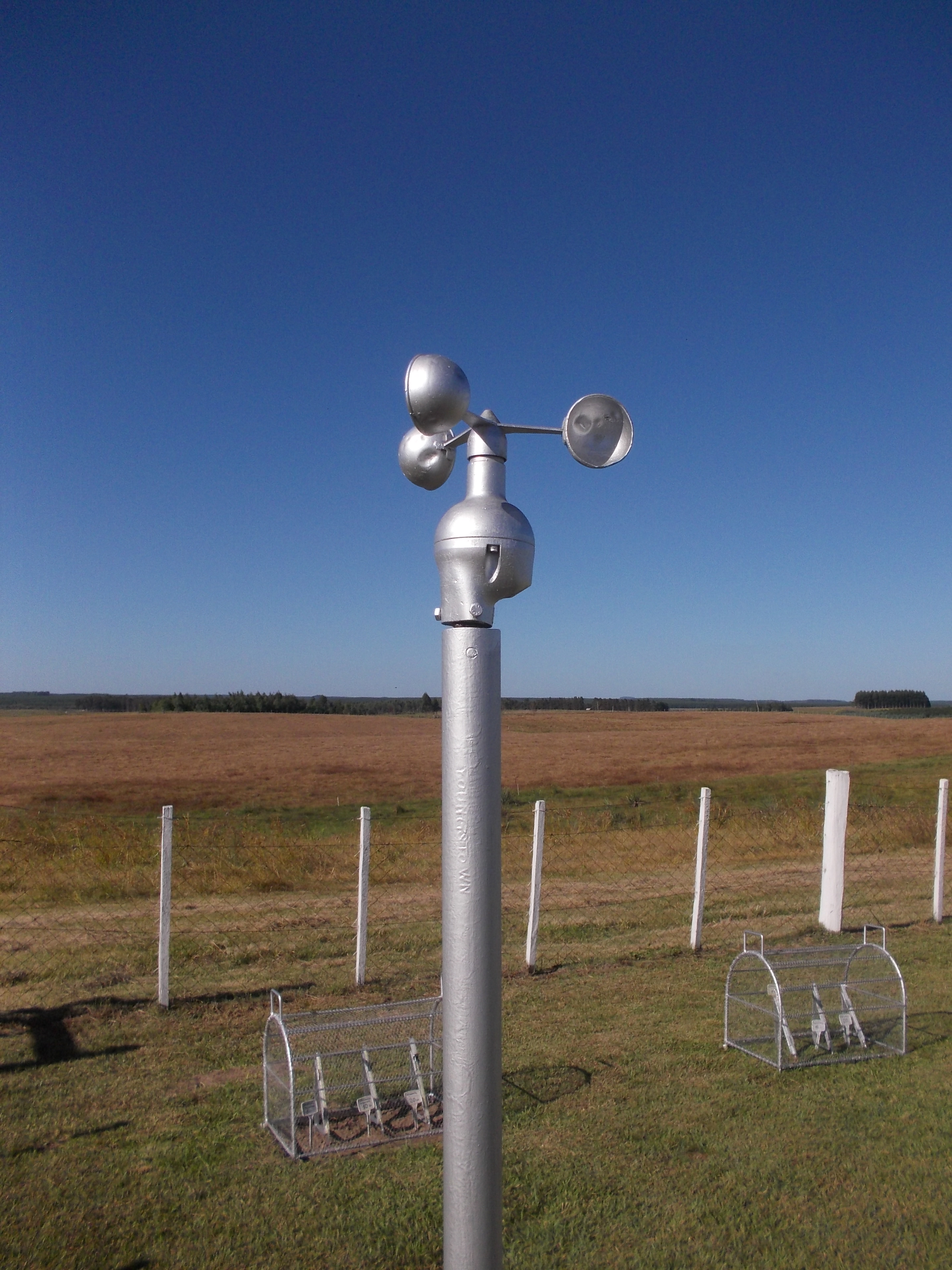

 | Anemómetro El viento se puede medir en intensidad y dirección o en recorrido del viento en un lapso de 24hs. En las estaciones convencionales el tipo de anemómetro que se utiliza es un anemómetro totalizador, el cual indica el recorrido del viento en un tiempo determinado. Dicho anemómetro consta de cazoletas instaladas en la base de un molinete. Tres o cuatro cazoletas se ubican simétricamente alrededor de un eje vertical. Debido a que la fuerza del viento es mayor sobre el lado cóncavo de la cazoleta en comparación con el lado convexo, la corriente del aire hace rotar el molinete. Las rotaciones se registran en un contador que esta calibrado en unidades de longitud normalmente km o metros. Este instrumento no registra vientos menores a 0.5 m/s y los registros seguros se realizan cuando el viento excede los 2m/s. El anemómetro totalizador tiene que estar emplazado en un área libre de obstáculos representativa a la zona, y como se utilizan con fines agrometeorológicos deben estar a una altura de 2m del suelo. Medición: El recorrido diario (24hs) del viento se obtiene tomando la lectura del contador cada día a la misma hora y restándole la del día anterior. Lectura: Se lee a las 9:00hs local (12:00 UTC) |
| _____________________________________ | ____________________________________________________ |

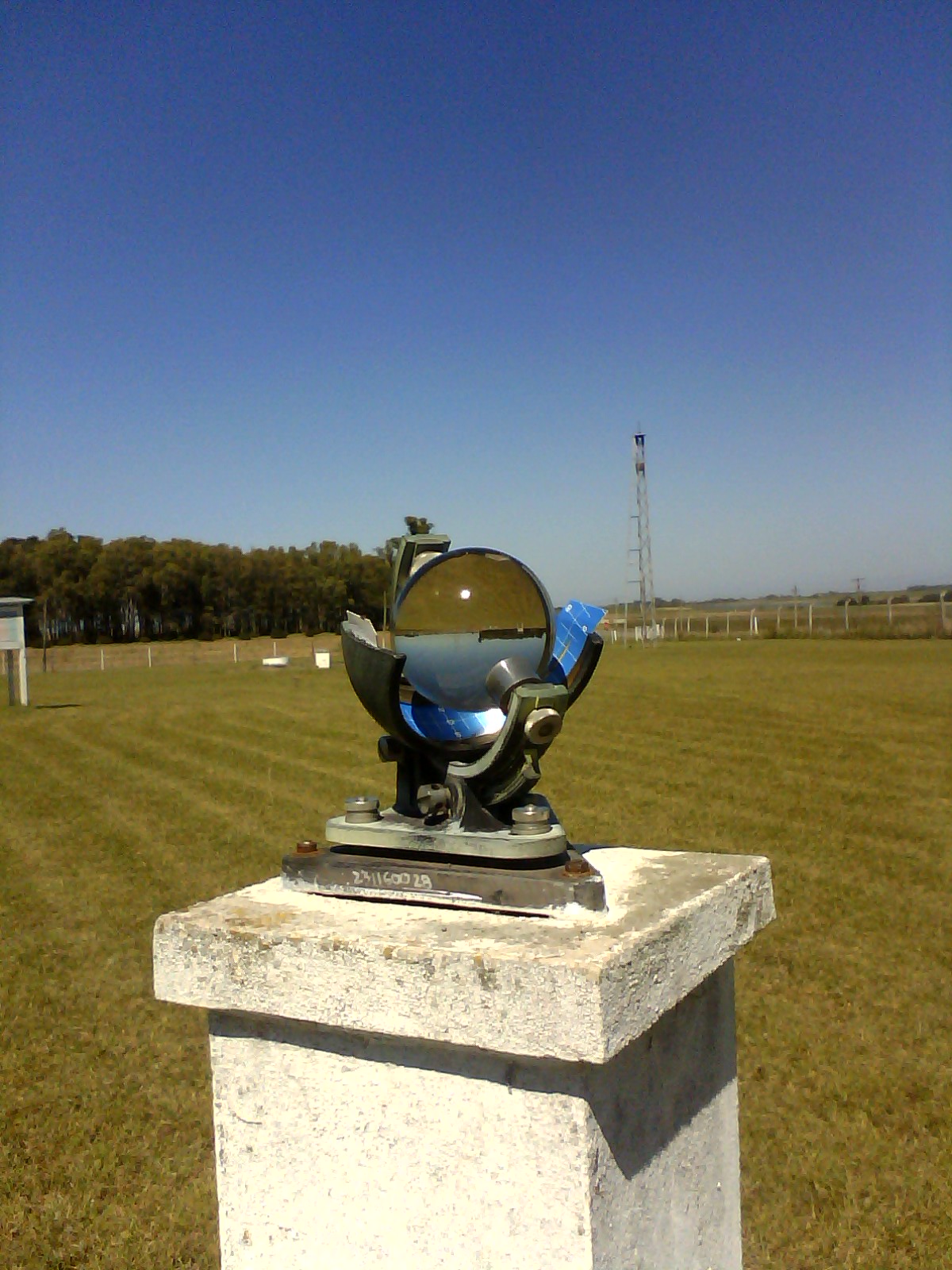

 | Heliógrafo Este instrumento consiste en medir la duración de la insolación diaria utilizando comúnmente el modelo Campbell Stokes. Posee una esfera maciza de vidrio de unos 10cm de diámetro que está centrado en el soporte metálico en donde se apoya una banda de cartón específicamente pintada dividida en horas. La esfera de vidrio actúa como lupa, concentrando los rayos solares para que quemen el cartón cuando la radiación solar alcanza el umbral de quemado (120-150 W/m2). El instrumento debe estar graduado según la latitud en donde esté instalado y se utilizan distintas bandas de cartón según la época del año. Lectura: La banda de cartón se coloca luego de que el sol se oculte y se retira a las 24hs siguientes, colocando una nueva. Medición: Se lee y contabiliza la cantidad de horas de quemado que hubo durante el día. Mantenimiento: La esfera de vidrio se deberá limpiar una vez a la semana y chequear que no se encuentre ninguna arenilla ni polvo en la zona metálica de sujeción de la banda de cartón. Si llueve o hay roció en la mañana se deberá pasar un trapo seco sobre la esfera. |
| _____________________________________ | ____________________________________________________ |

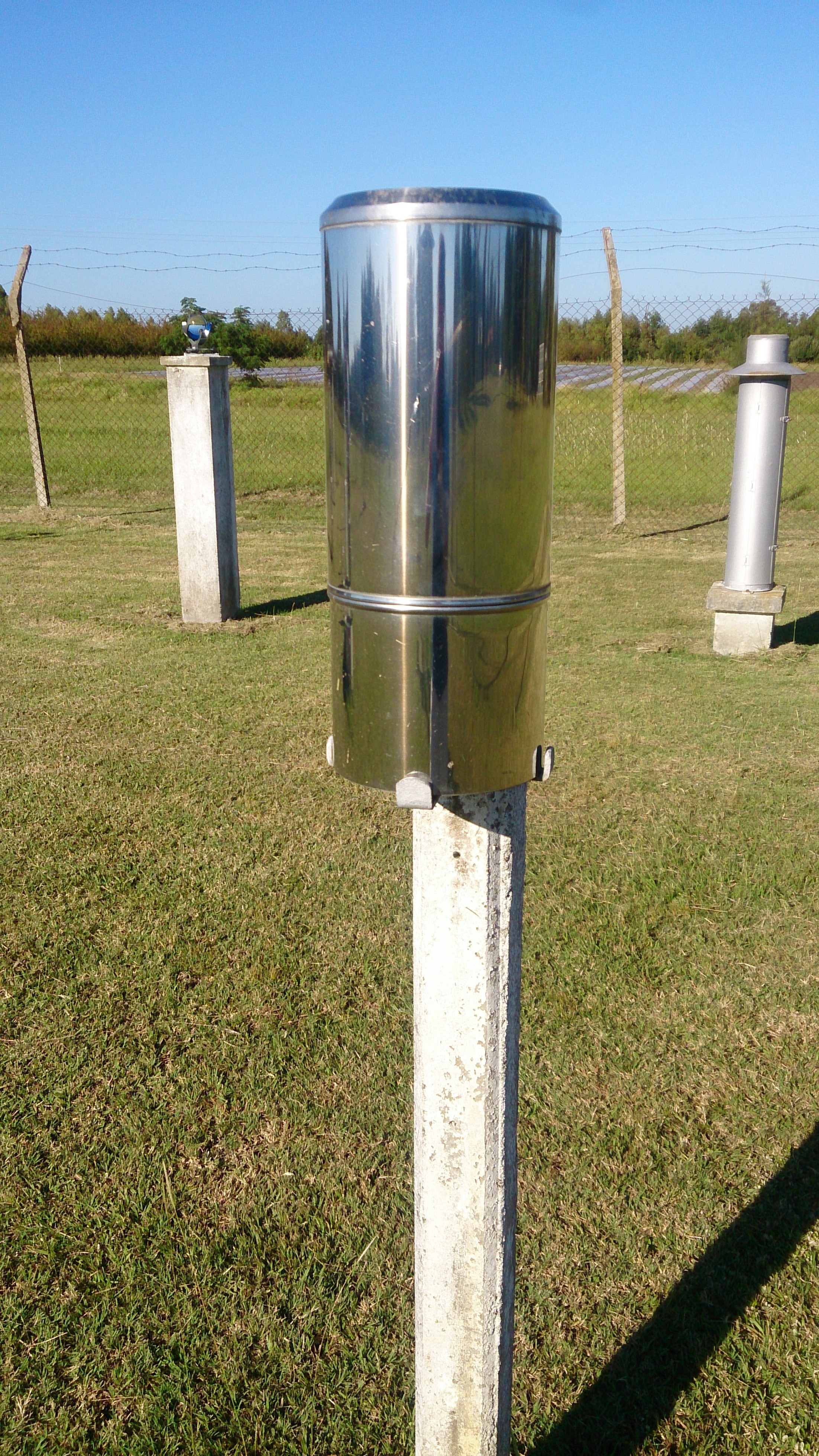

 | Pluviómetro Este instrumento recoge la precipitación para saber la precipitación acumulada en 24hs. Consiste en un cilindro metálico sujeto a un poste de hormigón a 1,50 m del suelo que contiene una boca horizontal (superficie de captación del agua) conectada por medio de un embudo al depósito de agua. El embudo se sitúa al fondo del cilindro para que las gotas no reboten hacia afuera. La medición se realiza una vez al día, quitando el depósito de agua y vertiendo el contenido en una probeta graduada de a 0.1mm. Una capa de agua de 1mm de precipitación equivale a 1 litro/m2. El pluviómetro puede estar instalado en el parque meteorológico o en estaciones pluviométricas en distintos puntos del país. Para emplazarlo se debe tener en cuenta que debe estar al menos a dos veces la altura de cualquier obstáculo alrededor. Lectura: A las 9:00hs local (12:00 UTC) Medición: Se debe quitar el depósito de agua del pluviómetro, verter el contenido en la probeta graduada, y medir por debajo del menisco. Si en el momento de realizar la medición está lloviendo el procedimiento se deberá realizar rápido para que no se pierda la precipitación del momento. Mantenimiento: Este instrumento no posee mucho mantenimiento, aunque si es importante que la boca y el ducto del embudo estén limpios para que el agua corra y no se estanque. |
| _____________________________________ | ____________________________________________________ |

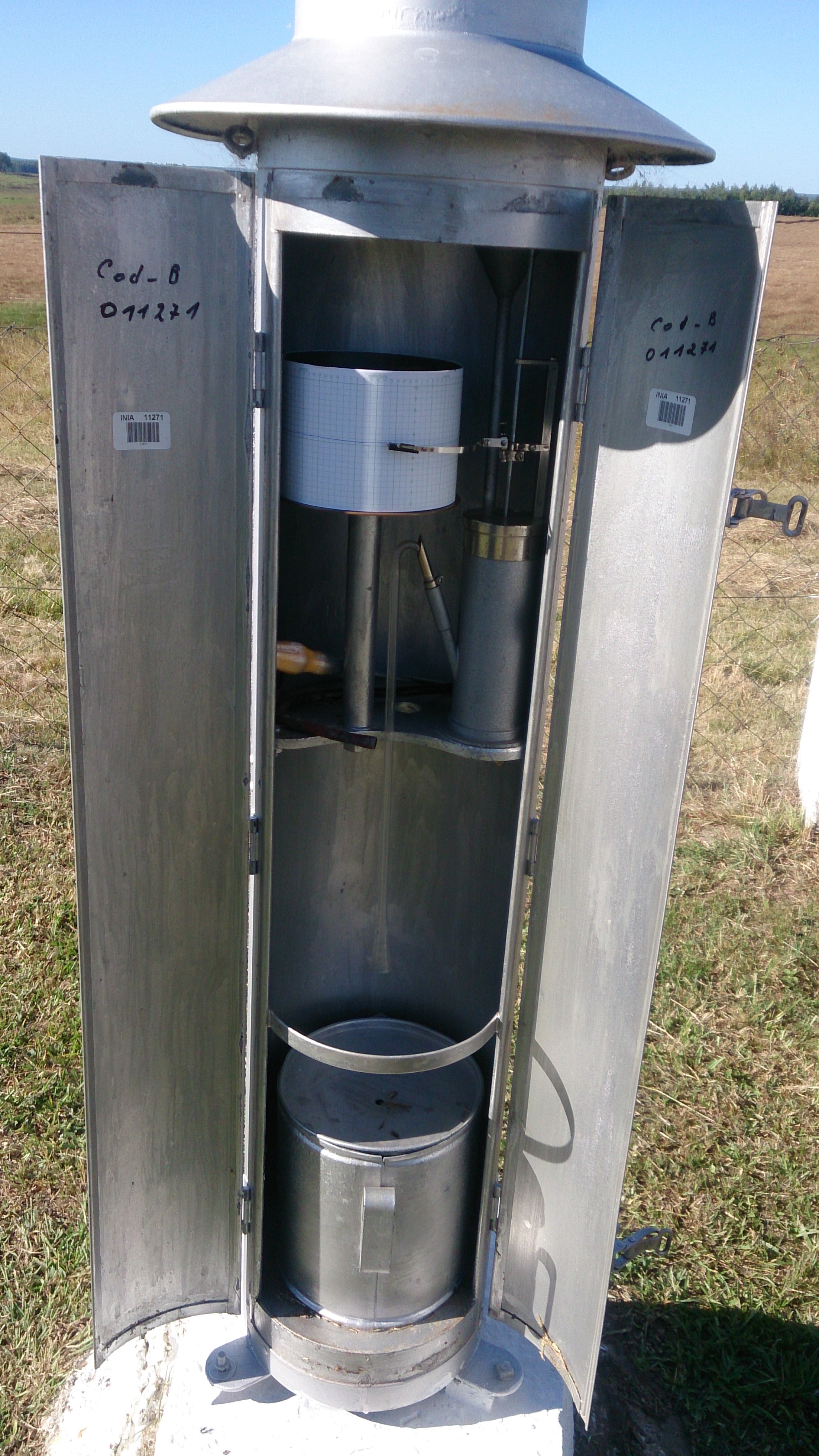

 | Pluviógrafo El pluviógrafo es un pluviómetro registrador que posee la misma estructura de captación de agua que el pluviómetro, pero antes de enviarla al depósito pasa por un sifón que contiene una boya contactada a un brazo registrador. Cuando comienza a precipitar, el sifón comienza a llenarse elevando la boya, y por ende el brazo registrador también sube marcando la banda. La banda es semanal y posee un mecanismo de relojería que lo hace girar. El sifón tiene un límite de carga de 10mm, una vez que se alcanza dicha medida este expulsa el agua por medio de un tubo hasta un depósito, y la pluma registradora vuelve a cero. Los datos que se pueden sacar de este instrumento son la cantidad de precipitación en función del tiempo; hora de comienzo y finalización de la precipitación; y mediante la pendiente del registro se puede ver la intensidad de la precipitación. |
| _____________________________________ | ____________________________________________________ |
 | Termómetro mínima de césped Este termómetro es igual al que se encuentra dentro del abrigo meteorológico, siendo este de alcohol y de bulbo en forma de herradura. Su óptima colocación sería justo después de la caída del sol y retirarlo antes de la salida del sol, para así evitar que se formen burbujas de aire a causa de la radiación solar. En alguna de las estaciones se coloca a las 15:00hs local y se retira a las 9:00 hs local. Se debe colocar en un soporte metálico al 5cm del suelo y el césped debe cortarse regularmente para que apenas rose el bulbo. Lectura: Se lee a las 9:00hs local (12:00 UTC) a pesar que la mínima se da justo antes del amanecer. Mantenimiento: Se debe quitar de la intemperie a las horas en las que haya insolación para así evitar que se formen burbujas de aire en el termómetro. |
| _____________________________________ | ____________________________________________________ |

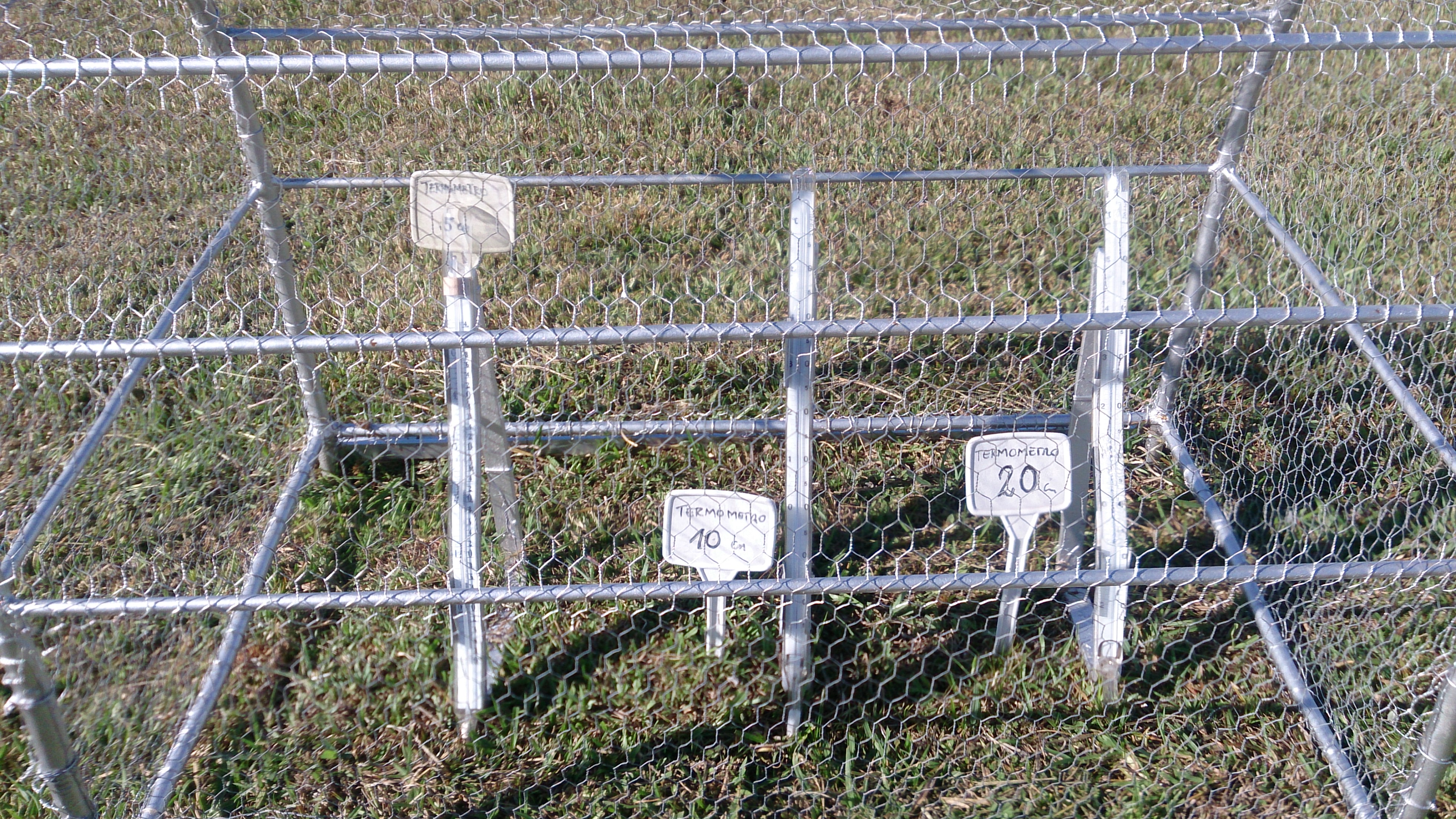

 | Termómetro de suelo cubierto El INIA utiliza distintos termómetros de suelo, de 5cm -10cm - 20cm- 30cm de profundidad. El termómetro de suelo tiene la particularidad que es un termómetro de mercurio con el tubo curvado justo en el punto donde comienza la graduación a la altura del suelo. Esto hace que la lectura se realice de forma sencilla sin tener que tocar el termómetro, pero que este curvo lo hace bastante frágil a la hora de instalarlo. Lectura: Se lee a las 9:00hs local (12:00UTC) y a las 15:00hs local (18:00UTC) |
| _____________________________________ | ____________________________________________________ |

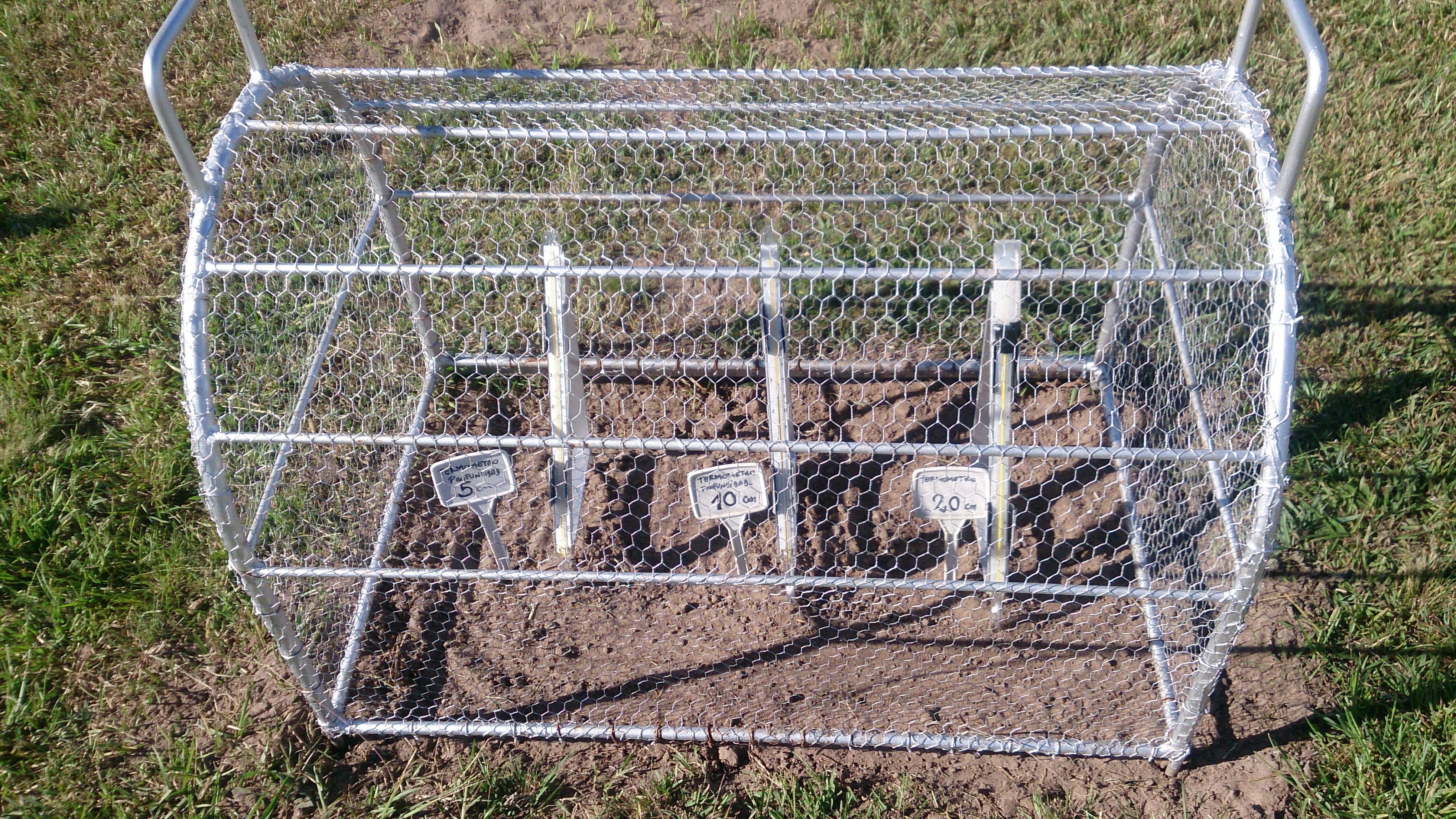

 | Termómetro de suelo descubierto Al igual que los termómetros de suelo cubierto se utilizan termómetros de 5cm- 10cm-20cm- 30cm de profundidad, la única diferencia que se mide la temperatura del suelo sin cobertura de pastos ni yuyos. Se utilizan el mismo tipo de termómetro acodado con la escala de temperatura a la vista del observador. Lectura: Se lee a las 9:00hs y a las 15:00hs local Mantenimiento: Se debe mantener el recinto de 1m x 1m totalmente descubierto de vegetación. |
